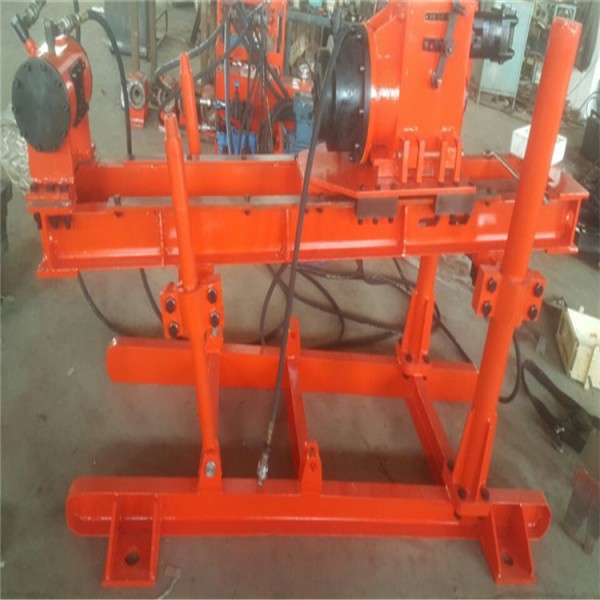

點擊圖片查看大圖
1、它分立柱架和座架兩種鉆架形式，可根據煤的巷道、低和使用選擇不同的鉆架。
2、該型鉆機在打孔的同時能把網孔導管頂入孔內，為打孔不成形或松軟煤層的、、礦井成功解決了關于、抽放的關鍵性難題，所以該型鉆機又被稱作導管鉆機或頂管鉆機。
3、該型鉆機選用、壓密封鉆桿和底孔馬達，將鉆進能力大大、、（避免了鉆機扭動鉆桿自身重量的強大扭矩力），所以該型鉆機又稱為底孔馬達鉆機。
該型鉆機在配備一臺、壓水發生器和選用、壓密封鉆桿就能對透氣性低的煤層進行割縫，從而、、、抽放效率和大大縮短抽放時間。同時，該型鉆機采用液壓傳動機構，具有鉆進能力大、速度快、操作簡單、工作穩定可靠、移動安裝方便等特點。
|
項目 |
單位 |
型 號 |
||
|
ZDY-1300S |
||||
|
鉆 機 主 機 |
鉆孔深度 |
m |
200 |
|
|
開孔直徑 |
Mm |
Φ85、Φ115 |
||
|
終孔直徑 |
mm |
Φ65、Φ75 |
||
|
鉆桿直徑 |
mm |
Φ50 |
||
|
鉆孔傾角 |
° |
-90～+90 |
||
|
輸出轉速 |
r/min |
80/170 |
||
|
輸出扭矩 |
N·m |
1250/600 |
||
|
推力 |
KN |
60 |
||
|
起拔力 |
KN |
45 |
||
|
正常進給速度 |
m/min |
0～1.5 |
||
|
錨固力 |
KN |
80×4 |
||
|
主機外型尺寸 |
mm |
2260×1000×1400 |
||
|
主機重量 |
Kg |
≈1000 |
||
|
泵 站 |
小泵出油調定工作壓力 |
MPa |
15 |
|
|
大泵出油調定工作壓力 |
MPa |
14 |
||
|
工作介質 |
|
46＃抗磨液壓油 |
||
|
油箱有效容積 |
L |
90 |
||
|
外型尺寸 |
mm |
1550×760×756 |
||
|
重量 |
Kg |
460 |
||
|
操 縱 臺 |
旋轉壓力（反轉） |
MPa |
13 |
|
|
旋轉壓力（正轉） |
MPa |
12 |
||
|
推進壓力 |
MPa |
14 |
||
|
外型尺寸 |
mm |
1145×610×1135 |
||
|
重量 |
Kg |
160 |
||
|
電 動 機 |
電動機型號 |
|
YBK2-180L-4 |
|
|
電動機功率 |
KW |
22 |
||
|
電動機電壓 |
V |
380/660 |
||
|
整機重量 |
Kg |
1600 |
||
