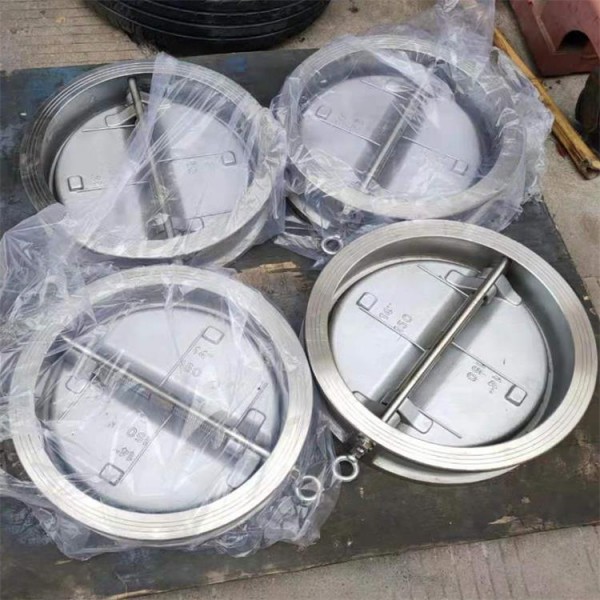

點擊圖片查看大圖
公稱壓力：1.0、1.6MPa
試驗壓力：殼體1.5、2.4Mpa
密封1.1、1.76MPa
公稱通徑：DN50-DN700
適用介質：淡水、污水、空氣、蒸汽、
食品、藥品、各種油類、酸類等
適用溫度：-15~150℃
對夾蝶式止回閥是指依靠介質本身流動而自動開、閉閥瓣，
用來防止介質倒流的閥門，又稱逆止閥、單向閥、逆流閥、
和背壓閥。
止回閥屬于一種自動閥門，其主要作用是防止介質倒流、
防止泵及驅動電動機反轉，以及容器介質的泄放。
止回閥還可用于給其中的壓力可能升至超過系統壓的
輔助系統提供補給的管路上。
止回閥主要可分為旋啟式止回閥（依重心旋轉）與
升降式止回閥（沿軸線移動）。
這種類型的閥門的作用是只允許介質向一個方向流動，
而且阻止方向流動。
通常這種閥門是自動工作的，在一個方向流動的流體壓力作用下，
閥瓣打開；流體反方向流動時，由流體壓力和閥瓣的自重合閥瓣
作用于閥座，從而切斷流動。
工作原理：
本閥門在使用過程中，介質按圖示箭頭方向流動。
當介質按規定方向流動時，閥瓣受介質力的作用，被開啟;
介質逆流時，因閥瓣自重和閥瓣受介質反向力的作用，
使閥瓣與閥座的密封面密合而關閉，達到阻止介質逆流的目的。
閥體及閥瓣的密封面采用不銹鋼堆焊。
本閥門的結構長度按GB12221-1989的規定，法蘭連接尺寸按
JB/T79-1994的規定。
材質分類
閥體：鑄鐵體、碳鋼體、不銹鋼
閥板：304、316、316L、鋁青銅
閥座：三元乙丙橡膠、丁晴橡膠
墊圈：聚四氟乙烯
產品特點：
1：對夾蝶式止回閥的閥瓣呈圓盤狀，繞閥座通道的轉軸作
旋轉運動，因閥內通道成流線形，流動阻力比升蝶式止回閥小，
適用于低流速和流動不常變化的大口徑場合，但不宜用于脈動流，
其密封性能不及升降式。
2：蝶式止回閥分單瓣式、雙瓣式和多半式三種，這三種形式主要
按閥門口徑來分，目的是為了防止介質停止流動或倒流時，
減弱水力沖擊。
3：對夾蝶式止回閥瓣沿著閥體垂直中心線滑動的止回閥，
內螺紋止回閥只能安裝在水平管道上，在高壓小口徑
止回閥上閥瓣可采用圓球。
4：蝶式止回閥的閥體形狀與截止閥一樣（可與截止閥通用），
因此它的流體阻力系數較大。其結構與截止閥相似，閥體和
閥瓣與截止閥相同。
5：閥瓣上部和閥蓋下部加工有導向套簡，閥瓣導向簡可在閥盞
導向簡內自由升降，當介質順流時，閥瓣靠介質推力開啟，
當介質停流時，閥瓣靠自垂降落在閥座上，起阻止介質逆流作用。
6：直通式蝶式止回閥介質進出口通道方向與閥座通道方向垂直；
立式升降式止回閥，其介質進出口通道方向與閥座通道方向相同，
其流動阻力較直通式小。
7:對夾蝶式止回閥：閥瓣圍繞閥座內的銷軸旋轉的止回閥。
碟式止回閥結構簡單，只能安裝在水平管道上，密封性較好。
8：對夾蝶式止回閥：閥瓣沿著閥體中心線滑動的閥門。
管道式止回閥是新出現的一種閥門，它的體積小，重量較輕，
加工工藝性好，是止回閥發展方向之一。但流體阻力系數比
旋啟式止回閥略大。
9：壓緊式止回閥：這種閥門是做為鍋爐給水和蒸汽切斷用閥，
它具有升降式止回閥和截止閥或角閥的綜合機能。
此外，還有—些不適用于泵出口安裝的止回閥，如底閥、彈簧式，
Y型等止回閥。
